產品說明：
轉子泵-凸輪轉子泵（TR-Ⅲ）型配定速減速機，適合輸送對流量要求無需調節的場合，也可配變頻器進行調速。凸輪轉子泵適用衛生級無菌場合；在輸送過程容易起泡沫與因高速輸送會破壞介質物質的結構的介質，凸輪轉子泵也可做計量泵使用。
轉子泵（凸輪轉子泵）選型說明：
·轉子泵流量：選用技術參數中間值為宜.
·工作溫度：-２０--１５０℃（最高滅菌溫度１８０℃）
·工作環境與介質：確定是否需要防爆.
·工作條件：凸輪轉子萬用輸送泵屬自吸型、調速可選變頻調速與機械調速。
·泵體材質：根據介質要求３１６Ｌ與３０４選擇.
·蜜封材料：標準橡膠密封圈為硅橡膠。根據介質選擇氟橡膠，三元乙丙、聚四氟、丁晴。標準機械密封為碳化硅－硬質合金，根據介質選擇石墨－碳化硅、石墨－陶瓷等。
·進口連接方式：標準為快裝卡箍，根據要求選擇管螺紋、法蘭、ＤＩＮ標準活接，焊接等。
轉子泵（凸輪轉子泵）應用：
·藥品：藥丸漿料、糖漿、藥漿、乳狀液、蛋白質。
·化妝品：洗面奶、潤膚露、護發液、護發膠、香波等。
·飲料：啤酒、麥芽汁、發酵液、濃縮果汁飲料、軟飲料。
·乳品：乳清、奶油、牛奶、酸奶、乳酪凝乳、酸乳酪。
·其他：糖果業、焙烤業、化工領域等�！�
工作原理：
轉子泵依靠兩同步反向轉動的轉子(齒數為2—4)在旋轉過程中于進口處產生吸力(真空度)，轉子泵從而吸入所要輸送的物料。轉子泵兩轉子將轉子室分隔成幾個小空間，并按a→b→c→d的次序運轉。運轉至位置a時，只有I室中充滿介質；到位置b時，B室中封閉了部分介質；到位置C時，A室中也封閉了介質；到位置d時，A室B室與Ⅱ室相通，介質即被輸送至出料口。轉子泵如此循環往復，介質(物料)即被源源不斷輸送出去。

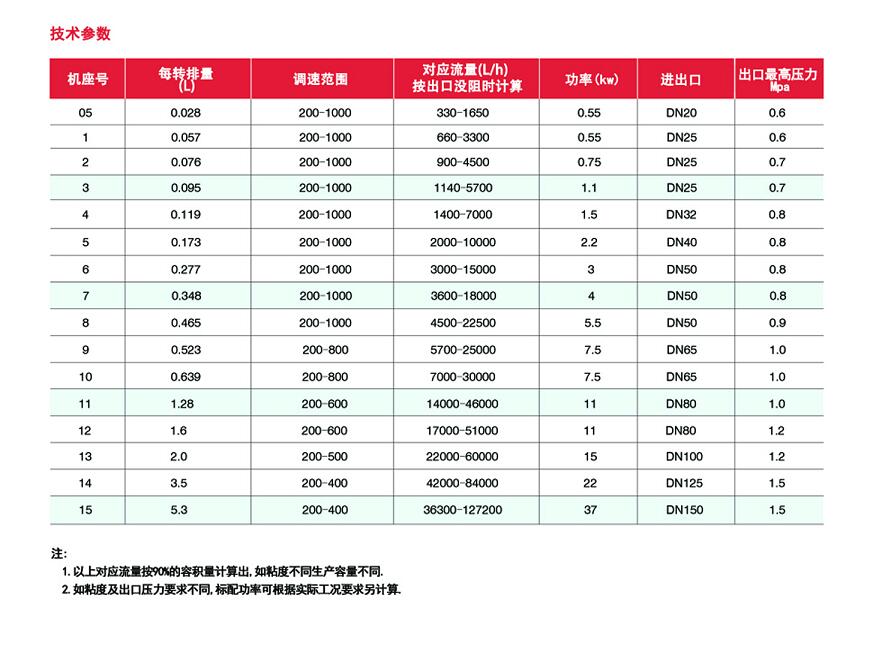

技術參數：
(一)性能參數：
1．流量：Q=200升/小時～48,000升/小時
2．輸送物料粘度范圍：0.2CP～500,000CP
3．出口最高壓力：0.8-1.2Mpa(在高粘度時)
4．產品溫度從-30℃～150℃
5.型號 :TR – I – 1
TR： 分體式轉子泵，TRA表示聯體式轉子泵。
I: 表示配無級調速減速機，II表示配變頻電機，III表示配齒輪定速減速機。
1: 機型號
安裝尺寸：
|
|
|
|
